當使用柜式七氟丙烷時該設計多少公斤滅火劑用量呢？
第一步：計算該防護區的凈容積V是多少（m3）；
第二步：根據該防護區類型確定滅火設計濃度C1（%）；
1、圖書、檔案、票據和文物資料庫等防護區，滅火設計濃度宜采用10%；
2、油浸變壓器室、帶油開關的配電室和自備發電機房等防護區，滅火設計濃度宜采用9%；
3、通訊機房和電子計算機房等防護區，滅火設計濃度宜采用8%；
說明：以上常見場所的滅火設計濃度的取值為現行規范 《氣體滅火系統設計規范》GB50370-2005 中第3.3.3條、3.3.4條、3.3.5條規定值，其他情況下的滅火設計濃度請參考規范取值。
第三步：確定該防護區的最低溫度T是多少（℃），據此算出滅火劑過熱蒸汽在101KPa大氣壓和防護區最低環境溫度下的質量體積S（m3/kg）；
S=0.1269+0.000513T

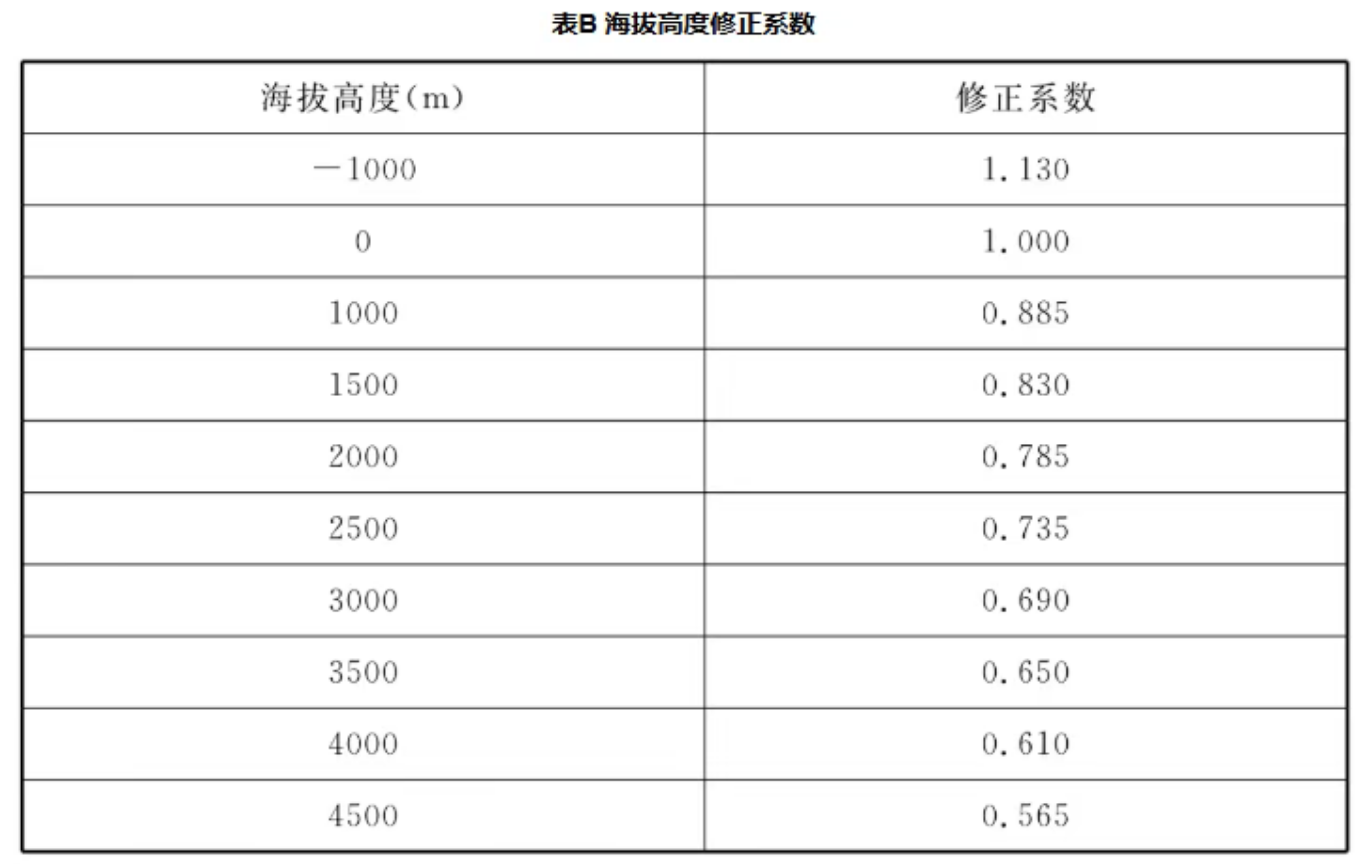

第四步：確定該防火區所在地區的海拔修正系數K，K值可根據規范規范 《氣體滅火系統設計規范》GB50370-2005附表查詢；

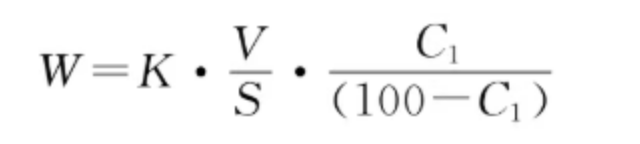

第五步：計算該防護區七氟丙烷的設計使用量W（kg）；

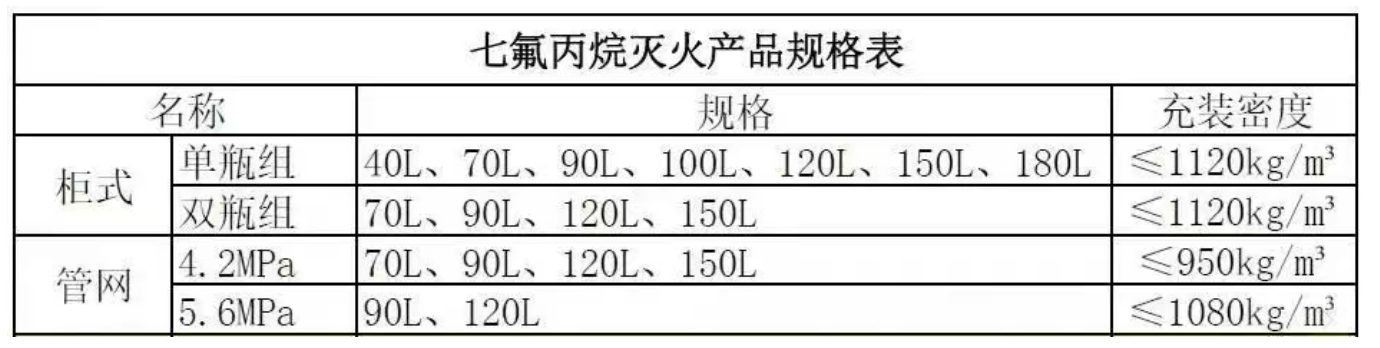

第六步：柜式七氟丙烷規格選擇；
『02 案例分享』
某檔案室長為15m，寬為8m，高為3m，最低環境溫度為20℃，海拔高度不超過500m，采用柜式七氟丙烷氣體滅火裝置進行全淹沒滅火，計算滅火劑的設計用量。
1）防護區容積V=15x8x3=360m3；
2）檔案室滅火設計濃度C1=10%；
3）查表得海拔修正系數K=1；
4）滅火劑過熱蒸汽在101KPa大氣壓和防護區最低環境溫度下的質量體積S=0.1269+0.000513T=0.1269+0.000513x20=0.13716

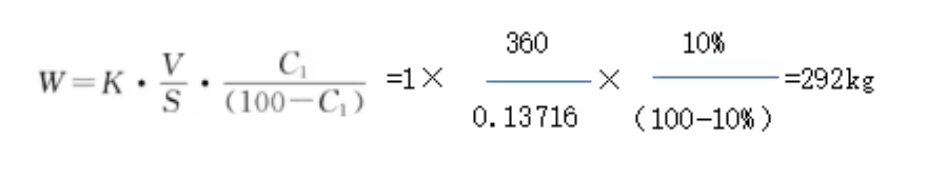

5）滅火劑滅火設計用量：
【溫馨提示】
1、在一般情況（指最低溫度為20℃，海拔高度不超過1km）下，公式里的K值取1、S取0.13716即可。

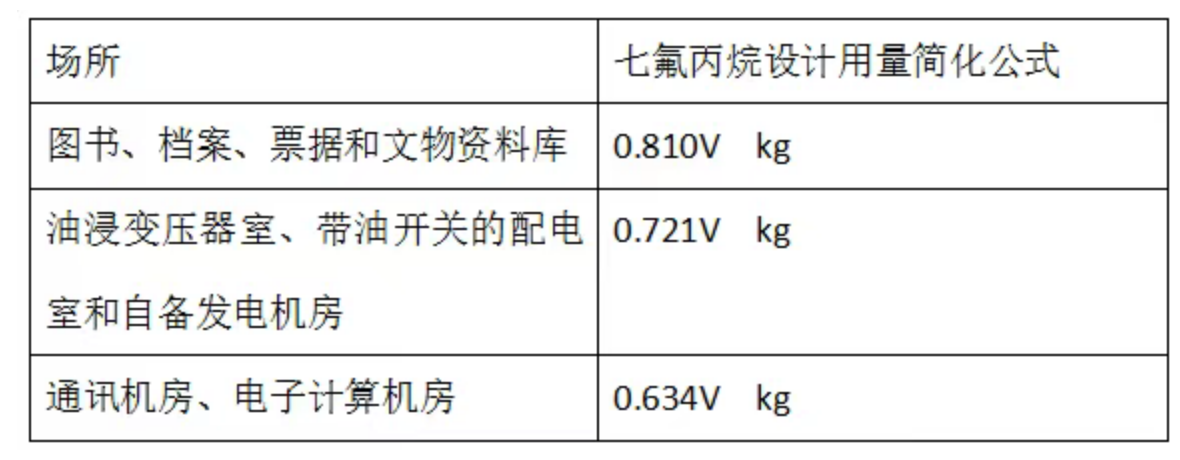

2、再根據第二步中推薦的幾個滅火濃度，我們可以把公式進一步簡化。只要知道防護區凈容積V（單位：m3），就可以算出七氟丙烷的設計用量。一般情況下，各場所的七氟丙烷設計用量（單位：kg）粗算公式如下表。
